Общее устройство автокрана: основные элементы

Автокран — это важная специализированная техника, используемая для подъема, перемещения и установки грузов в самых разных областях: строительстве, промышленности и других сферах, где требуется комбинация мобильности и высокой грузоподъемности. Сложность конструкции автокрана заключается в необходимости сочетания мощного двигателя, гидравлической системы и прочных конструктивных элементов, которые должны работать в единой системе для выполнения поставленных задач. В этой статье мы подробно рассмотрим общее устройство автокрана, его основные элементы и принцип работы.

Как работает автомобильный кран?

Принцип работы автокрана заключается в преобразовании энергии двигателя в механическую работу через гидравлическую систему. Двигатель, который находится на шасси автомобиля, приводит в действие гидравлический насос. Этот насос подает рабочую жидкость под высоким давлением через магистрали к различным исполнительным механизмам автокрана — стрелам, лебедкам, и поворотному устройству. Это позволяет перемещать стрелу, поднимать и опускать грузы, а также вращать кран в нужном направлении.

Работа автокрана включает несколько ключевых этапов:

• Перемещение автокрана на объект: Сначала техника перевозится на строительный объект.


• Установка выносных опор: Для обеспечения максимальной устойчивости автокран использует выносные опоры, которые увеличивают площадь контакта с землей и предотвращают опрокидывание.


• Запуск гидравлической системы: Гидравлические насосы начинают работу, и с помощью них кран поднимает и опускает стрелу.


• Перемещение груза: С помощью лебедки и крюка, установленного на конце стрелы, автокран переносит груз в нужное место.



Процесс работы автокрана можно разделить на несколько последовательных шагов, каждый из которых требует точности и синхронизации всех элементов машины. Это позволяет эффективно и безопасно выполнять работы по подъему и перемещению материалов на строительных объектах, в портах, складах и других местах.

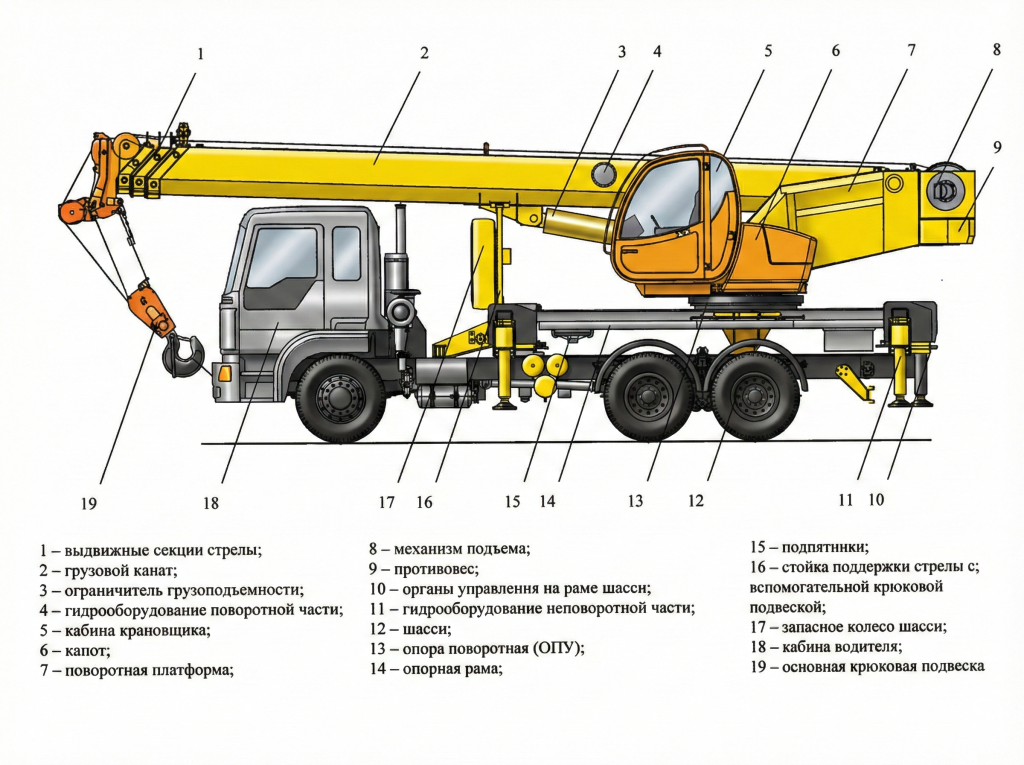

Основные элементы автокрана

Конструктивно автокран состоит из множества взаимосвязанных элементов, каждый из которых выполняет свою ключевую роль. Рассмотрим основные элементы автокрана, которые обеспечивают его эффективную работу.

Шасси автомобиля

Шасси автокрана представляет собой основу, на которой монтируются все остальные механизмы. Это транспортная часть, которая включает двигатель, трансмиссию, колеса, а также подвеску. Шасси обеспечивает движение автокрана по различным покрытиям, позволяет маневрировать в ограниченных пространствах и обеспечивает безопасность на дороге. Важно отметить, что шасси автокрана может быть оснащено системой управления колесами, которая помогает маневрировать при работе в ограниченных пространствах.

Кабина оператора

Кабина оператора — это рабочее место крановщика, оснащенное всеми необходимыми системами управления и контроля. В кабине расположены органы управления, рычаги, джойстики и устройства мониторинга, которые обеспечивают точное управление всеми механическими и гидравлическими системами автокрана. Современные автокраны часто оснащаются цифровыми дисплеями и системами предупреждения для повышения безопасности работы. Некоторые кабины имеют климат-контроль и комфортные сиденья для долгих смен.

Поворотная рама

Поворотное устройство автокрана служит для того, чтобы кран мог вращаться вокруг своей вертикальной оси. Поворотное устройство состоит из приводного механизма, системы шарниров и фланцев, которые обеспечивают стабильное вращение. Это важный элемент, так как он позволяет оператору перемещать груз в любом направлении без необходимости переставлять автокран. Поворотное устройство поддерживает способность перемещать тяжелые грузы на большом расстоянии с высокой точностью.

Гидравлическая система

Гидравлическая система автокрана является сердцем всей техники. Система включает в себя гидравлические насосы, цилиндры, магистрали и резервуары с рабочей жидкостью, которые передают мощность от двигателя на исполнительные механизмы. С помощью гидравлики осуществляется подъем и опускание стрелы, перемещение поворотной рамы, а также работа лебедки. Такая система позволяет осуществлять высокоточную работу с грузами, имеющими различные веса и размеры, и дает возможность маневрировать даже с очень тяжелыми нагрузками.

Крановая часть и телескопическая стрела

Крановая часть включает в себя стрелу и лебедку, которые являются основными инструментами для подъема и перемещения грузов. Стрела автокрана может быть телескопической или фиксированной. Телескопическая стрела позволяет регулировать длину рабочей части, что увеличивает маневренность и гибкость техники. Выдвижение и выдвижение секций стрелы осуществляется с помощью гидравлических цилиндров.

Лебедка и крюк

Лебедка автокрана служит для подъема и опускания груза, используя канат или трос. На конце каната часто устанавливается крюк, который крепится к грузу. Лебедка обеспечивает надежное закрепление груза и точное управление его положением в пространстве. Также лебедка может использоваться для подтягивания груза к себе.

Устройство опорной рамы автокрана

Опорная рама автокрана представляет собой жесткую сварную конструкцию, которая принимает нагрузку от поворотной части и передает ее на выносные опоры, обеспечивая тем самым стабилизацию техники. Выносные опоры, которые могут быть гидравлическими или механическими, увеличивают площадь контакта с землей, обеспечивая кранам надежность и безопасность при подъеме тяжелых грузов. Это важнейшая часть конструкции, которая предотвращает перекосы и опрокидывание машины при работе с большими массами.

Устройство телескопической стрелы

Телескопическая стрела является одним из наиболее гибких и функциональных элементов автокрана. Она состоит из нескольких секций, которые могут выдвигаться или убираться, увеличивая или уменьшая рабочую длину стрелы. Это позволяет автокрану работать в ограниченных пространствах и достигать большего радиуса действия при подъеме груза. Устройство стрелы способствует высокой маневренности и удобству работы в различных условиях.

Другие элементы и их назначение

• Противовесы: Они устанавливаются в задней части автокрана, чтобы компенсировать тяжесть поднимаемых грузов и избежать перевешивания машины.


• Гидравлические цилиндры: Используются для подъема и опускания стрелы, а также для других функций, связанных с движением частей крана.


• Кабельные и тросовые механизмы: Эти элементы необходимы для надежной фиксации груза, его подъема и опускания.



Заключение

Общее устройство автокрана — это тщательно сбалансированная система из множества взаимосвязанных элементов, которые вместе обеспечивают возможность подъема, перемещения и точного позиционирования тяжелых грузов. Понимание конструкции автокрана и его компонентов помогает не только выбрать подходящий кран для конкретных задач, но и обеспечить безопасность работы на строительных и промышленных объектах.
