В статье рассмотрим, когда нужен стреловой автомобильный кран, как устроена такая техника, какие виды стрел применяют и от каких характеристик зависит выбор машины.
Автокран используют, когда груз требуется поднять, переместить или установить на высоте, а стационарная грузоподъёмная техника на объекте отсутствует либо её монтаж не соответствует масштабу задачи. Машина на автомобильном шасси самостоятельно прибывает на рабочую площадку и после подготовки выполняет грузоподъёмные операции.
Возможности крана зависят от массы груза, вылета и длины стрелы, высоты подъёма, грузовой характеристики и условий установки техники.

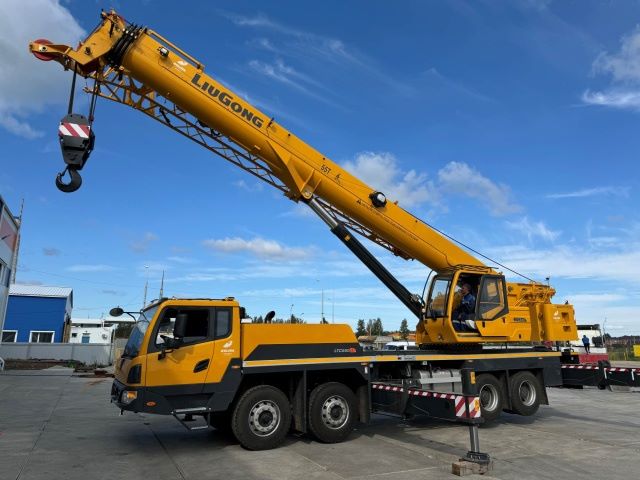

Стреловой автомобильный кран — это самоходный грузоподъёмный кран стрелового типа на автомобильном шасси.
Название «стреловой» связано с конструкцией рабочего оборудования. У крана стрелового типа грузозахватный орган подвешен к стреле либо к тележке, которая движется по стреле.
Смежные виды техники отличаются конструкцией и рабочей схемой:
|
Вид техники |
Основное отличие |
|
Гусеничный стреловой кран |
Передвигается на гусеничном шасси. |
|
Башенный кран |
Стреловое оборудование связано с вертикальной башней. |
|
Кран-манипулятор |
Крановая установка размещена на монтажной базе и работает вместе с транспортным средством или другой машиной. |
|
Стационарный консольный кран |
Закреплён на неподвижном основании и работает в пределах зоны действия консоли. |
Стреловой автокран состоит из ходовой части и установленной на ней крановой установки. Шасси отвечает за перемещение машины. Крановая часть выполняет подъём и перемещение груза в пределах рабочей зоны.
Нижняя часть включает шасси, несущие элементы и выносные опоры. Верхняя поворотная часть размещает стрелу, механизмы подъёма, кабину оператора и другое оборудование конкретной модели. Две части соединяет опорно-поворотное устройство. Оно передаёт нагрузки между поворотной и неповоротной частями. Сам поворот выполняет отдельный механизм.
Узлы работают как единая система. Опоры формируют рабочий опорный контур. Поворотная платформа меняет направление работы стрелы. Стреловое оборудование задаёт положение крюка по вылету и высоте. Лебёдка и канатно-блочная система поднимают или опускают крюковую подвеску.
Конфигурация зависит от модели. На грузовую характеристику влияют положение стрелы, схема установки опор, противовес и другие параметры, которые производитель указывает в документации крана.
Шасси перемещает стреловой автокран между объектами и служит основанием для крановой установки. На нём размещают несущую раму, которая принимает нагрузку от поворотной части и стрелового оборудования.
Во время подъёма груза машину устанавливают на выносные опоры. Они увеличивают опорный контур и снижают нагрузку на колёса. Положение опор зависит от конструкции конкретной модели и условий площадки.
Поворотная платформа размещает основные механизмы крана стрелового типа и вращается относительно шасси. Такое устройство меняет направление работы стрелы без перестановки всей машины.
Платформу соединяет с нижней частью опорно-поворотное устройство. Оно передаёт нагрузки на шасси и обеспечивает вращение верхней конструкции.
В кабине расположены органы управления краном. Оператор управляет подъёмом и опусканием груза, поворотом платформы, изменением положения стрелы и её телескопированием, если такая функция предусмотрена конструкцией.
Стрела задаёт рабочее положение груза относительно шасси. Её длина и угол влияют на вылет и высоту подъёма. У телескопических моделей секции стрелы выдвигаются и складываются при помощи приводного механизма.

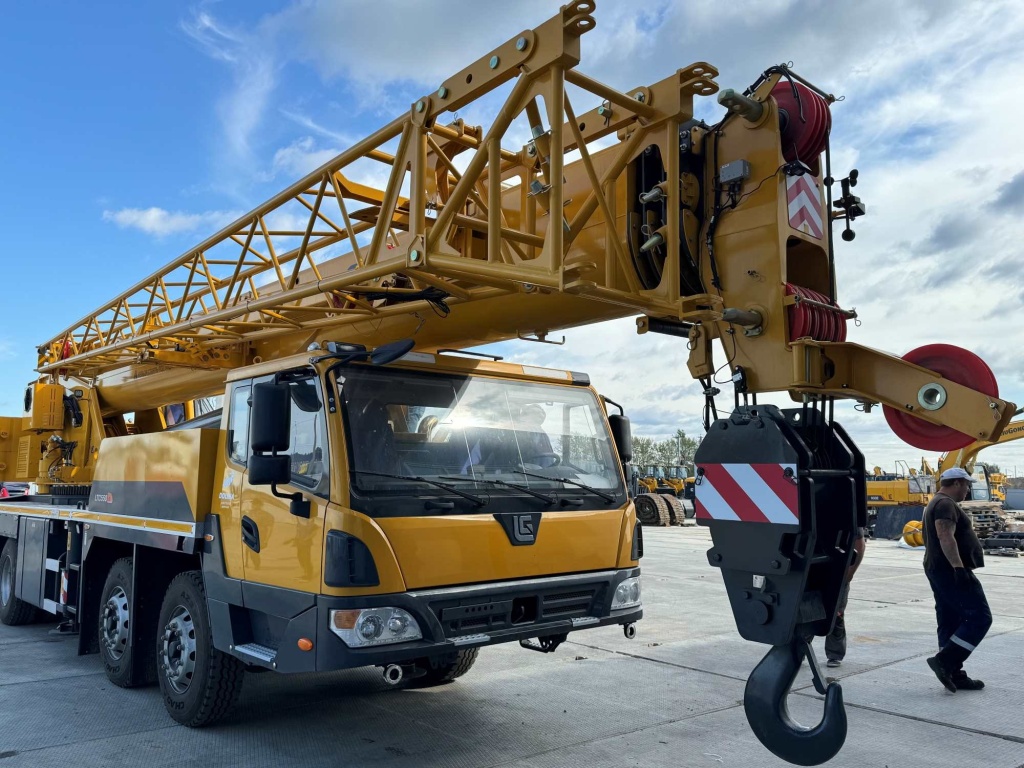

Груз перемещает канатная система. В неё входят лебёдка, канат, блоки и крюковая подвеска. К крюку крепят стропы или другое грузозахватное оборудование.
Автомобильный стреловой кран поднимает и перемещает груз за счёт совместной работы стрелы, лебёдки, канатно-блочной системы и поворотной части. Перед началом подъёма машину устанавливают в рабочее положение согласно документации конкретной модели.
Кран прибывает на площадку и занимает место, предусмотренное для выполнения операции. Опоры переводят в требуемое положение. Затем оператор готовит стреловое оборудование, опускает крюк и закрепляет груз с помощью подходящих грузозахватных приспособлений.
Во время работы положение груза меняют несколькими движениями. Лебёдка поднимает и опускает крюковую подвеску. Механизм поворота перемещает верхнюю часть относительно шасси. Изменение угла стрелы меняет вылет. У телескопических моделей рабочую длину регулируют выдвижением или втягиванием секций.
Грузоподъёмность не остаётся постоянной во всей рабочей зоне. Допустимую массу для заданного вылета определяют по грузовой характеристике конкретной модели.
Грузовая характеристика показывает допустимую грузоподъёмность при разных положениях стрелового оборудования. Грузовысотная диаграмма помогает оценить рабочую зону по вылету и высоте для выбранной конфигурации крана.
После завершения операции стреловое оборудование переводят в транспортное положение, опоры убирают, машину готовят к перемещению.
Стреловые автомобильные краны различаются конструкцией стрелового оборудования. На мобильной технике применяют телескопические и решётчатые стрелы.
Автокраны с телескопической стрелой меняют рабочую длину за счёт выдвижения секций. В транспортном положении секции складываются одна в другую, поэтому стрела занимает меньше места.
На площадке оператор выдвигает секции до длины, предусмотренной для конкретной операции. Такая схема подходит для строительства, промышленных объектов и площадок с ограниченным пространством.
Автокраны с решётчатой стрелой используют ферменную конструкцию из металлических элементов. Длину такой стрелы формируют из отдельных секций перед работой.
Решётчатая схема применяется на мобильных кранах, рассчитанных на работу с длинным стреловым оборудованием и тяжёлыми грузами. Подготовка требует места для сборки секций и монтажа стрелы.
Телескопическая конструкция меняет длину за счёт встроенных выдвижных секций. Решётчатая требует сборки нужной конфигурации.
Технические характеристики стрелового автокрана показывают, какой груз машина поднимет, на каком расстоянии сможет с ним работать и на какую высоту подаст. Для подбора техники параметры рассматривают вместе.
| Характеристика | Что означает | Что учитывать при подборе |
|---|---|---|
| Грузоподъёмность автокрана | Допустимая масса для заданной конфигурации и положения грузозахватного органа. | Массу груза сверяют с допустимым значением для выбранного вылета. Стропы, траверсы и другие съёмные грузозахватные приспособления учитывают при проверке допустимой нагрузки. |
| Длина стрелы | Геометрическая длина самой стрелы. | Большая длина расширяет доступную рабочую зону, но не определяет допустимую массу груза сама по себе. |
| Вылет стрелы автокрана | Горизонтальное расстояние от оси вращения поворотной части до вертикальной оси грузозахватного органа. | Для каждого требуемого вылета проверяют допустимую нагрузку по документации модели. |
| Высота подъёма автокрана | Вертикальное расстояние от уровня стоянки крана до грузозахватного органа в верхнем рабочем положении. | Учитывают высоту монтажа, положение машины и препятствия в рабочей зоне. |
| Грузовой момент | Характеристика, связанная с грузоподъёмностью и вылетом. | Краны одинакового тоннажа могут иметь разные допустимые нагрузки на одном вылете. |
| Грузовая характеристика | Зависимость допустимой грузоподъёмности от положения стрелового оборудования для заданной конфигурации. | Проверяют вылет, длину стрелы, схему опор и допустимую массу для выбранного положения. |
Поэтому автомобильный стреловой кран нельзя подбирать только по числу тонн в названии модели. Два крана с одинаковой максимальной грузоподъёмностью могут по-разному работать на требуемом вылете и высоте.
Стреловые краны поднимают, перемещают и устанавливают грузы, конструкции и оборудование. Автомобильное шасси позволяет перевозить кран между объектами и рабочими площадками.
Строительство и монтаж. Автокран стреловой поднимает строительные материалы, металлоконструкции и сборные элементы, устанавливает оборудование.
Промышленность. Кран используют для монтажа и замены производственного оборудования, подъёма тяжёлых узлов и агрегатов.
Дорожное и инфраструктурное строительство. Кран стрелового типа подаёт конструкции и оборудование к месту монтажа. Возможность подъёма зависит от массы груза, вылета и условий площадки.
Коммунальное хозяйство. Автокраны применяют при монтаже инженерных конструкций, элементов освещения и оборудования. «Долина» также указывает работы с линиями электропередачи и уличным освещением.
Карьеры и добывающие предприятия. Кран поднимает узлы карьерной техники, оборудование и металлоконструкции при ремонте и монтаже.
Демонтаж и ремонт. Грузоподъёмная техника снимает элементы сооружений и оборудование, подаёт новые узлы для замены.
Сельское хозяйство. Автокран применяют при монтаже ангаров, зернохранилищ, ёмкостей и ремонте техники. Для разовых работ привлекают выездной или арендованный кран.
Стреловой автокран подбирают по массе груза, рабочему вылету, высоте подъёма и условиям площадки. Максимальная грузоподъёмность служит исходным параметром, но не показывает возможности машины во всей рабочей зоне.
Определить массу груза. В расчёт входит масса поднимаемого объекта и съёмных грузозахватных приспособлений. К ним относятся стропы, траверсы и другие элементы, которые участвуют в подъёме.
Рассчитать вылет и высоту. Вылет стрелы зависит от расстояния между осью вращения крана и точкой подвеса груза. При подборе учитывают место установки машины, высоту монтажа и препятствия в рабочей зоне.
Проверить площадку. Требуется оценить подъезд, место для машины и выносных опор, состояние основания, габаритные ограничения и расположение сооружений или коммуникаций. Площадку для стрелового самоходного крана готовят с учётом характера грунта.
Сверить задачу с грузовой диаграммой. Грузовая характеристика показывает допустимую массу при конкретном вылете и конфигурации стрелы. Две модели с одинаковой номинальной грузоподъёмностью способны иметь разные рабочие параметры на требуемом радиусе.
В каталоге «Долины» представлены LiuGong LTC250T5, LTC320L5, LTC550L5 и LTC750L5 с максимальной грузоподъёмностью 25, 32, 55 и 75 тонн. Конкретную модель выбирают после расчёта массы груза, вылета, высоты и условий установки.
