Устройство и конструктивные особенности подъемников

Подъемники используют для подъема людей, инструментов и материалов на высоту. С их помощью выполняют монтажные, строительные, ремонтные и складские работы, обслуживают фасады, инженерные системы, освещение и оборудование.

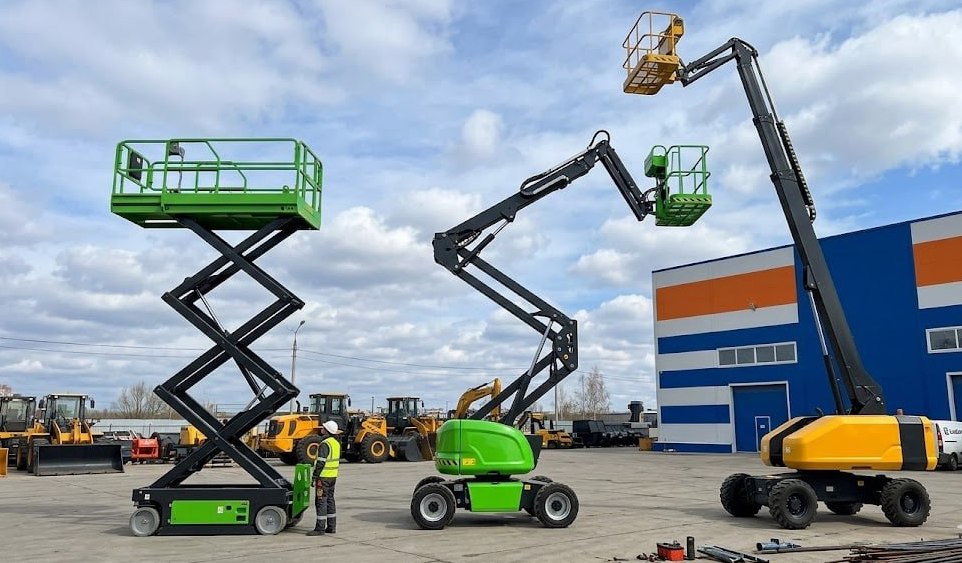

Общее устройство подъемника включает основание, ходовую часть, рабочую платформу, механизм подъема, привод, органы управления и защитные системы. При этом конструкция техники зависит от того, по какой траектории должна двигаться платформа. Ножничные модели поднимают ее преимущественно вверх, коленчатые помогают добраться до зоны за препятствием, а телескопические обеспечивают большой горизонтальный вылет.

Для чего предназначены подъемники

Основная задача подъемника — создать устойчивое рабочее место на необходимой высоте. На платформе размещаются один или несколько специалистов, инструменты и материалы в пределах допустимой нагрузки.

Подъемную технику применяют для:

• монтажа конструкций и оборудования;

• ремонта фасадов и кровли;

• установки освещения и рекламных конструкций;

• обслуживания складских стеллажей;

• выполнения отделочных работ;

• ремонта инженерных сетей;

• ухода за деревьями;

• обслуживания производственных помещений.

Выбор подъемника зависит не только от требуемой высоты. Нужно учитывать расположение рабочей зоны, наличие препятствий, размеры площадки и условия передвижения техники.

Для вертикального подъема используют ножничные модели. Когда необходимо обойти выступ здания, оборудование или другую преграду, применяют коленчатые подъемники. Для доступа к удаленной точке на большой высоте подходят телескопические машины.

Основные элементы конструкции подъемника

Несмотря на различия между моделями, основные составляющие подъемника выполняют одинаковые функции. Основание обеспечивает устойчивость, платформа служит рабочим местом, подъемный механизм перемещает ее, а привод приводит конструкцию в движение.

Основание и ходовая часть

Основание принимает на себя вес машины, платформы, людей и груза. В нем размещаются двигатель или аккумуляторы, элементы привода, нижний пульт управления и часть защитных устройств.

Самоходные модели оборудуются колесным или гусеничным шасси. Колесная техника предназначена для твердых и подготовленных покрытий. Гусеничная ходовая часть помогает передвигаться по грунту, неровным площадкам и участкам с ограниченным пространством.

Конструкция основания зависит от типа подъемника.

У ножничных моделей основание располагается непосредственно под рабочей платформой. Такая компоновка делает машину устойчивой при вертикальном подъеме. На крупных моделях могут применяться выносные опоры, которые дополнительно фиксируют технику на поверхности.

У коленчатых и телескопических подъемников на основании устанавливается поворотная часть со стрелой. Она позволяет менять направление работы без постоянного перемещения всей машины. Поворотный механизм должен выдерживать вес стрелы и платформы при боковом вылете.

Рабочая платформа и подъемный механизм

Рабочая платформа предназначена для размещения людей, инструментов и материалов. Она оснащается ограждением, входной дверью, нескользким полом и пультом управления.

Главные различия между подъемниками связаны с устройством механизма, который перемещает платформу.

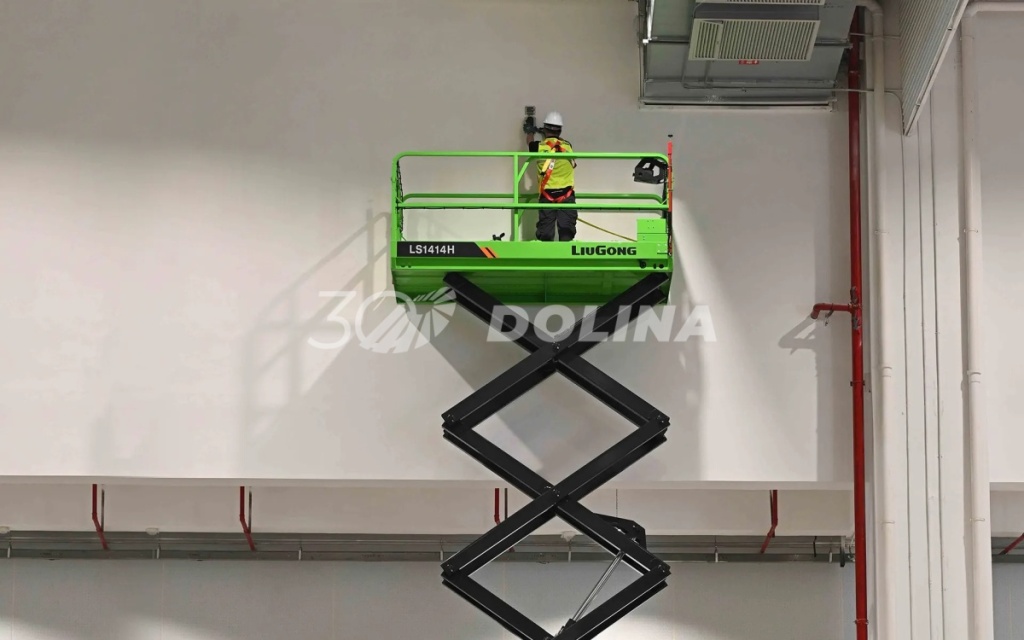

Ножничные подъемники

В конструкции ножничного подъемника используются перекрещивающиеся металлические рычаги. Они соединены между собой и внешне напоминают ножницы.

Когда привод раздвигает рычаги, конструкция вытягивается вверх и поднимает рабочую платформу. При опускании рычаги складываются, уменьшая высоту машины.

Такое устройство имеет несколько особенностей:

• платформа движется преимущественно вертикально;

• рабочая площадка может иметь увеличенные размеры;

• механизм равномерно поддерживает платформу снизу;

• в сложенном состоянии машина сохраняет небольшую высоту;

• конструкция рассчитана на размещение нескольких работников и оборудования.

Некоторые ножничные модели оснащаются выдвижной секцией платформы. Она позволяет немного увеличить рабочую зону и приблизиться к участку, расположенному в стороне от основания. Однако полноценного горизонтального вылета, как у стреловых моделей, такая конструкция не обеспечивает.

Ножничные подъемники подходят для монтажа инженерных систем, отделочных работ, обслуживания складов, цехов и торговых помещений.

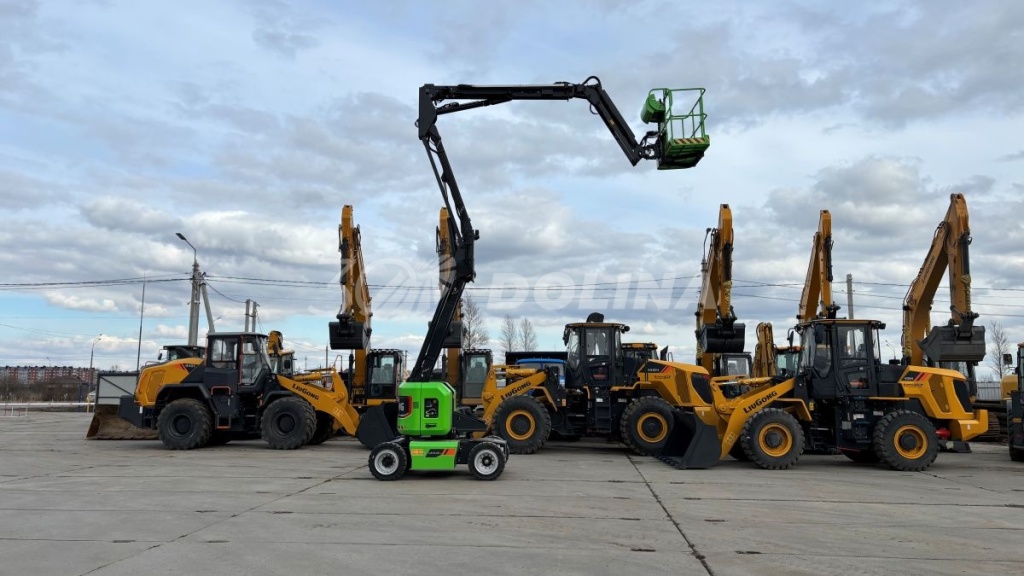

Коленчатые подъемники

Коленчатый подъемник оснащается стрелой, которая состоит из нескольких соединенных секций. Между ними расположены подвижные шарниры. Благодаря этому стрела может складываться и разгибаться, меняя положение платформы по вертикали и горизонтали.

Конструкция напоминает согнутую руку. Отдельные секции последовательно поднимаются и поворачиваются, позволяя платформе проходить над препятствиями и опускаться в рабочую зону с другой стороны.

Основные части коленчатого механизма:

• нижняя секция стрелы;

• одно или несколько подвижных колен;

• гидравлические цилиндры;

• поворотное основание;

• рабочая платформа.

Коленчатая конструкция подходит для работы возле фасадов, производственного оборудования, трубопроводов, деревьев и других объектов, к которым нельзя подъехать напрямую.

Поворотная часть позволяет менять направление стрелы вокруг машины. За счет сочетания поворота и сгибания секций оператор может точно подвести платформу к нужному участку.

Рабочая высота и боковой вылет зависят от количества секций, их длины и допустимой нагрузки. При увеличении вылета система контролирует положение стрелы, чтобы машина сохраняла устойчивость.

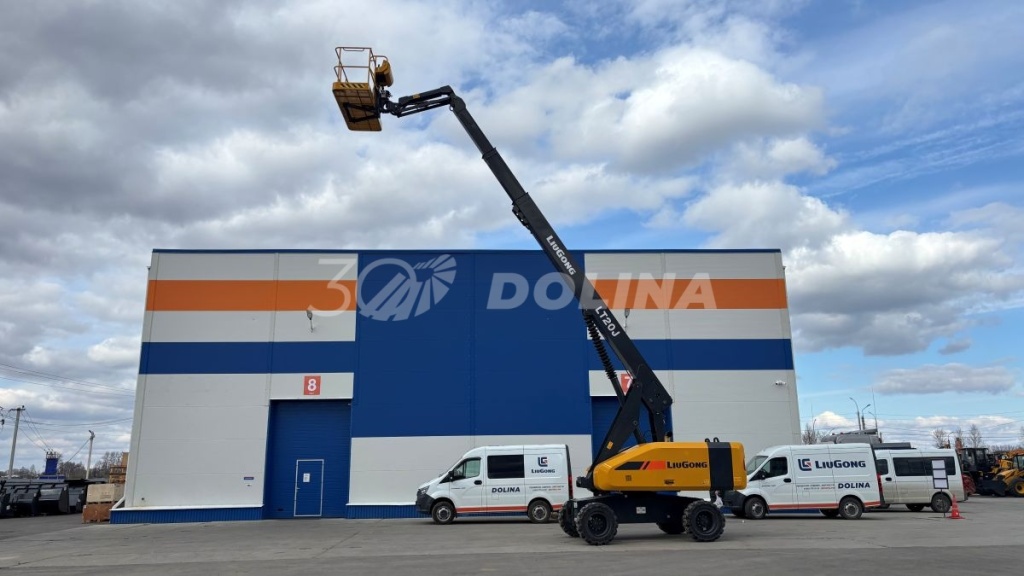

Телескопические подъемники

Телескопический подъемник также оснащается стрелой, но ее устройство отличается от коленчатой конструкции. Стрела состоит из прямых секций, которые последовательно выдвигаются одна из другой.

Такой принцип позволяет увеличивать длину стрелы без использования нескольких подвижных колен. Платформа перемещается по более прямой траектории и может достигать удаленных участков на значительной высоте.

Телескопическая стрела включает:

• основную несущую секцию;

• одну или несколько выдвижных частей;

• механизм перемещения секций;

• гидравлические цилиндры;

• рабочую платформу.

Механизм подъема сначала изменяет угол стрелы, а затем выдвигает ее секции. За счет этого оператор регулирует высоту и горизонтальное расстояние до рабочей зоны.

Телескопические подъемники используют при монтаже конструкций, обслуживании высоких зданий, работе на промышленных объектах и других задачах, где требуется большой вылет.

В отличие от коленчатой модели, прямая телескопическая стрела не может огибать препятствия. Для работы машине требуется свободное пространство между основанием и рабочей зоной. При этом такая конструкция обеспечивает значительную высоту и позволяет быстро перемещать платформу к удаленной точке.

Привод и система управления

Подъемный механизм приводится в движение электрической, гидравлической или комбинированной системой.

Электрические модели работают от аккумуляторных батарей. Они подходят для закрытых помещений, поскольку не создают выхлопных газов и имеют невысокий уровень шума.

Дизельный двигатель применяют на подъемниках, предназначенных для улицы и строительных площадок. Такой привод позволяет технике работать вдали от источника электропитания.

В гидравлической системе жидкость под давлением поступает к цилиндрам, которые раздвигают ножничные рычаги, поднимают секции коленчатой стрелы или выдвигают телескопический механизм.

Управление осуществляется с помощью кнопок, рычагов или джойстика. Основной пульт располагается на рабочей платформе. С него оператор может:

• поднимать и опускать платформу;

• изменять положение стрелы;

• поворачивать верхнюю часть машины;

• выдвигать телескопические секции;

• управлять движением самоходной техники.

Нижний пульт размещается на основании. Он используется для проверки машины, управления с земли и аварийного опускания платформы.

Элементы безопасности

Конструкция подъемника должна сохранять устойчивость при подъеме платформы и изменении положения стрелы. Для этого техника оснащается защитными устройствами.

К ним относятся:

• ограничитель нагрузки;

• датчик наклона;

• система аварийной остановки;

• устройство аварийного опускания;

• блокировка опасных движений;

• ограждение платформы;

• звуковая и световая сигнализация;

• защита от самопроизвольного движения.

У ножничных моделей система контролирует положение рычагов, нагрузку на платформу и угол наклона основания.

У коленчатых подъемников защитные устройства учитывают положение каждой секции стрелы, высоту и боковой вылет. Это необходимо, поскольку нагрузка на основание меняется при разгибании механизма.

У телескопических моделей система контролирует длину выдвижения стрелы, ее угол и вес на платформе. При достижении установленного ограничения дальнейшее движение может быть заблокировано.

Перед началом работы необходимо проверить состояние ограждений, органов управления, шин или гусениц, гидравлических элементов и аварийных устройств.

Как выбрать подъемник с учетом его конструкции

Выбирать подъемник следует по траектории, по которой должна перемещаться рабочая платформа.

Ножничная модель подходит, если площадку нужно поднять преимущественно вертикально. Такая техника удобна для работ под потолком, монтажа инженерных систем, обслуживания стеллажей и отделки фасадов.

Коленчатый подъемник выбирают, когда между машиной и рабочей зоной находится препятствие. Составная стрела позволяет поднять платформу, перенести ее в сторону и подвести к труднодоступному участку.

Телескопическая модель нужна для работы на большой высоте или значительном расстоянии от основания. При ее использовании перед стрелой должно оставаться достаточно свободного пространства.

Также необходимо учитывать:

• рабочую высоту;

• горизонтальный вылет;

• грузоподъемность платформы;

• количество работников;

• размеры проездов;

• тип поверхности;

• возможность работы в помещении;

• наличие уклонов и препятствий;

• способ доставки техники на объект.

Для склада или производственного помещения подходят электрические модели с компактными размерами. Для улицы и неровных площадок выбирают технику с подходящей ходовой частью, дорожным просветом и приводом.

Заключение

Устройство подъемника зависит от направления движения рабочей платформы и условий эксплуатации. В ножничных моделях площадку поднимает система перекрещивающихся рычагов. Коленчатые машины оснащаются составной стрелой с подвижными соединениями, которая позволяет обходить препятствия. В телескопических подъемниках применяются прямые выдвижные секции, обеспечивающие значительную высоту и горизонтальный вылет.

При выборе техники необходимо учитывать расположение рабочей зоны, необходимую высоту, наличие препятствий, допустимую нагрузку и размеры площадки. Купить подъемники для строительных, монтажных, складских и высотных работ можно в компании «Долина», подобрав модель с учетом условий эксплуатации и требуемой траектории движения платформы.
