Устройство одноковшовых экскаваторов: характеристики и классификация

Одноковшовые экскаваторы являются одной из наиболее универсальных и популярных машин в строительстве и горнодобывающей промышленности. Эти машины предназначены для выполнения различных земляных работ, таких как копка траншей, выемка и перемещение грунта, а также для более специализированных задач. Важными аспектами выбора экскаватора являются его конструктивные особенности, классификация и назначение. В этой статье мы рассмотрим устройство одноковшового экскаватора, характеристики, классификацию и основное рабочее оборудование.

Типы экскаваторов и их назначение

Одноковшовые экскаваторы делятся на несколько типов в зависимости от их назначения, конструкции и способа работы. В первую очередь, экскаваторы различаются по типу шасси и виду рабочего оборудования. Например, экскаваторы с гусеничным ходом часто используются в сложных условиях, таких как болотистая местность или на участках с неровным рельефом. В то время как экскаваторы на колесном шасси более мобильны и лучше подходят для работы на твердых покрытиях и в условиях ограниченного пространства.

Основное различие между экскаваторами заключается в типе рабочей лопаты: прямой или обратной. Прямая лопата применяется для разработки грунта с минимальным количеством операций, в то время как обратная лопата лучше подходит для работы на глубине и в условиях ограниченного пространства. Также существуют экскаваторы с дополнительным оборудованием, таким как грейфер или гидравлические молоты, которые позволяют выполнять более специализированные работы.

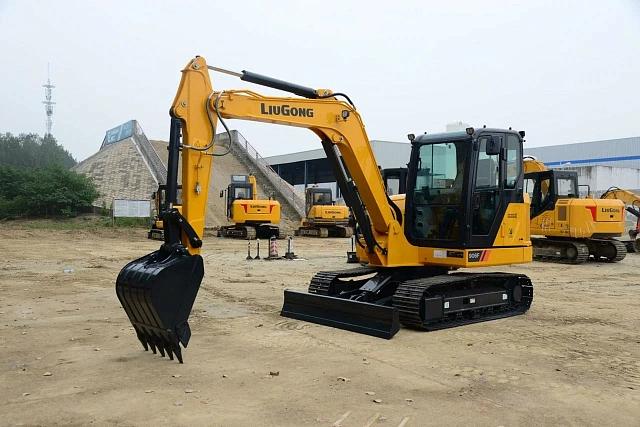

Схема устройства экскаватора

Устройство одноковшового экскаватора достаточно сложное и состоит из нескольких важных компонентов, которые взаимодействуют между собой для обеспечения эффективной работы машины.

Основные элементы устройства одноковшового экскаватора включают:

• Ходовая часть — система, которая отвечает за передвижение экскаватора. Она может быть гусеничной или колесной, в зависимости от типа экскаватора и условий эксплуатации.

• Опорно-поворотное устройство — важный элемент, который позволяет экскаватору вращаться на 360° и выполнять операции в ограниченном пространстве.

• Рабочее оборудование — включает в себя стрелу, рукоять и ковш, которые непосредственно выполняют работу по выемке и перемещению грунта.

• Силовой агрегат — двигатель, который приводит в движение все механизмы экскаватора.

Эти компоненты взаимодействуют между собой, создавая высокоэффективную систему, способную выполнять различные виды земляных работ.

Ходовая часть экскаватора

Ходовая часть является одной из ключевых составляющих устройства одноковшового экскаватора. Она определяет не только подвижность машины, но и её способность работать в различных условиях. Существует два основных типа ходовых частей:

• Гусеничная ходовая часть — используется для экскаваторов, которые должны работать в сложных условиях, например, на мягких грунтах или в зонах с неровной поверхностью. Гусеничный ход позволяет экскаватору равномерно распределять нагрузку, что снижает давление на грунт и предотвращает застревание машины.

• Колесная ходовая часть — используется для более мобильных экскаваторов, которые работают на твердых покрытиях, таких как асфальт или бетон. Колесные экскаваторы имеют большую скорость передвижения и обеспечивают хорошую маневренность.

Опорно-поворотное устройство

Опорно-поворотное устройство является важной частью устройства полноповоротного экскаватора. Оно позволяет экскаватору вращаться на 360°, обеспечивая высокую маневренность при выполнении различных операций. Включает в себя несколько основных компонентов:

• Поворотная платформа — основа, на которой расположены силовой агрегат, рабочее оборудование и кабина оператора. Платформа может вращаться на любой угол, что позволяет экскаватору выполнять работы в ограниченном пространстве.

• Система поворота — включает в себя гидравлический мотор и редуктор, которые обеспечивают вращение платформы. Эти компоненты работают совместно, чтобы обеспечить плавный и точный поворот экскаватора.

Устройство полноповоротного экскаватора позволяет значительно повысить его производительность, так как экскаватор может работать в различных направлениях без необходимости перемещения на новое место. Это особенно важно при проведении земляных работ на ограниченных участках.

Основное рабочее оборудование экскаватора

Одноковшовые экскаваторы оснащены различными рабочими органами, которые выполняют основную задачу — выемку и перемещение грунта. В зависимости от типа работы и условий эксплуатации, экскаваторы могут быть оборудованы различными рабочими органами, каждый из которых предназначен для выполнения определенных операций. В этой секции мы рассмотрим три основных типа рабочего оборудования: прямую лопату, обратную лопату и грейфер.

Прямая лопата

Прямая лопата — это одно из самых распространенных рабочих оборудований для экскаваторов. Она используется в случаях, когда требуется копать грунт, находящийся на уровне экскаватора или чуть выше. Основной особенностью экскаватора с прямой лопатой является то, что ковш закреплен на рукояти, которая шарнирно соединена с стрелой.

Прямая лопата наиболее эффективна для выполнения операций с максимально возможной производительностью, так как она сокращает количество операций, необходимых для завершения цикла работы. Этот тип рабочего органа позволяет экскаватору с высокой точностью и скоростью выполнять следующие операции:

• Загрузка ковша — благодаря прямой лопате экскаватор может быстро захватить грунт и загрузить его в отвал или транспортное средство.

• Поворот платформы и разгрузка — после загрузки ковша экскаватор поворачивает платформу и направляет его в нужное место для выгрузки.

• Подъем стрелы и разгрузка — ковш поднимается, чтобы выгрузить материал.

Прямая лопата подходит для различных типов грунтов и сыпучих материалов, включая почву, песок, камни и другие легкие материалы. Эффективность работы с этим рабочим органом проявляется на больших площадях и при выполнении земляных работ на ровной поверхности.

Обратная лопата

Обратная лопата — это рабочий орган, который используется для разработки грунта ниже уровня экскаватора. Применение обратной лопаты обеспечивает эффективное копание на глубине, что делает её идеальной для выемки траншей, котлованов и других работ, требующих большой глубины. В отличие от прямой лопаты, где ковш движется от экскаватора, обратная лопата работает в направлении к экскаватору.

Основные особенности работы экскаватора с обратной лопатой:

• Заглубление стрелы в выемку — сначала экскаватор углубляет стрелу в грунт для начала копания.

• Поворот рукояти и ковша — ковш захватывает грунт и начинает его перемещение в сторону экскаватора.

• Разгрузка — после подъёма стрелы экскаватор перемещает ковш в сторону для разгрузки.

Этот тип рабочей лопаты чаще используется в более ограниченных пространствах и при работе в местах, где необходимо работать на глубине. Обратная лопата используется для копания, перемещения и выгрузки более плотных грунтов, таких как глина, скальные породы и другие тяжелые материалы.

Грейфер

Грейфер — это специализированный рабочий орган, который используется в экскаваторах для работы с различными материалами, такими как мусор, дерево, камни или различные строительные отходы. Грейфер обычно применяется для работы в условиях ограниченного пространства, где необходима высокая маневренность и точность при захвате материалов.

Грейфер представляет собой захватывающее устройство с двумя или четырьмя "челюстями", которые могут сжиматься для захвата и удержания материала. Этот рабочий орган может быть установлен на экскаватор как на гидравлическую, так и на механическую основу, и применяется для различных операций:

• Подъем и перемещение материалов — грейфер используется для подъема и перемещения грубых материалов, таких как строительный мусор или камни.

• Перемещение в ограниченных пространствах — экскаватор с грейфером способен работать в ограниченных условиях, где другие рабочие органы могут не подходить.

• Применение в демонтирующих работах — грейфер часто используется для работы в процессе сноса зданий или удаления крупных объектов с территории.

Грейфер является незаменимым инструментом при выполнении работы в местах, где требуется высокая точность и возможность захвата материалов разной формы и размера. Этот рабочий орган позволяет значительно повысить эффективность работы экскаватора в специфичных условиях.

Навесное оборудование экскаватора

Навесное оборудование экскаватора экскаватора обеспечивает  возможность адаптации машины для выполнения различных задач. Эти органы устанавливаются на экскаватор вместо стандартного ковша и могут значительно расширить функциональные возможности техники, делая её универсальной для разных типов работ. В зависимости от требований конкретного проекта, экскаватор может быть оснащен различным оборудованием, которое позволяет выполнять более специализированные задачи.

Примеры сменных рабочих органов:

• Гидравлический молот — используется для дробления твердых материалов, таких как камни и бетон. Эти экскаваторы эффективно справляются с рыхлением замерзшего грунта и разрушением строительных конструкций.

• Корчеватель пней — применяется для удаления пней и корней деревьев с земли. С помощью такого рабочего органа экскаватор может эффективно очищать территорию от растительности.

• Манипуляторный захват — используется для поднятия и перемещения тяжелых и громоздких объектов, таких как бетонные блоки или строительные материалы.

• Крановое оборудование — экскаваторы, оснащены таким оборудованием, могут выполнять работы по подъему и перемещению больших грузов, таких как строительные конструкции.

• Отвалы — применяются для планировки и выемки, а также для расчистки территории и создания насыпей.

Использование сменных рабочих органов позволяет значительно увеличить универсальность экскаватора, адаптируя его под конкретные задачи, что экономит время и деньги, так как не требуется использование дополнительной спецтехники.

Привод экскаватора

Привод экскаватора является важнейшей частью его конструкции, обеспечивающей функционирование всех механизмов машины. В зависимости от типа экскаватора и условий работы, применяется различные типы приводов. Основные виды приводов, используемых в современных экскаваторах, — это гидравлический, электрический и механический.

Гидравлический привод

Гидравлический привод является наиболее распространенным типом привода для экскаваторов, благодаря своей эффективности, мощности и способности работать в различных условиях. В экскаваторах с гидравлическим приводом используется гидравлическая система, состоящая из насосов, гидроцилиндров и клапанов, которые управляют движением стрелы, рукояти и ковша.

Гидравлический привод обеспечивает высокую производительность и надежность, а также возможность работы в экстремальных условиях, таких как высокие или низкие температуры и труднопроходимые участки.

Электрический и механический привод

Электрический привод используется реже, но его применение в экскаваторах также имеет свои преимущества. В таких моделях экскаватор получает питание от внешнего источника электроэнергии или от встроенного генератора. Электрический привод может использоваться на экскаваторах, которые работают в условиях, где важно минимизировать выбросы загрязняющих веществ (например, в закрытых помещениях или экологически чистых зонах).

Механический привод был основным типом привода в старых моделях экскаваторов, но в настоящее время он используется реже, так как его конструкция более сложная и требует постоянного обслуживания. Механический привод передает движение от двигателя к рабочим органам через канаты, шестерни и лебедки. Он используется в экскаваторах с канатным приводом, таких как драглайны и грейферные экскаваторы.

Классификация экскаваторов по шасси

Экскаваторы классифицируются не только по типу рабочего оборудования, но и по типу шасси, на котором они установлены. Тип шасси играет важную роль в определении мобильности, маневренности и проходимости экскаватора в различных условиях эксплуатации. Рассмотрим три основные категории экскаваторов по шасси: на гусеничном шасси, на колесном шасси и пневмоколесные экскаваторы.

Экскаваторы на гусеничном шасси

Экскаваторы на гусеничном шасси предназначены для работы в сложных условиях, таких как болотистая местность, мягкие грунты или неровные поверхности. Гусеницы равномерно распределяют вес машины, что позволяет экскаватору работать в местах с низким удельным давлением на грунт.

Основной недостаток таких экскаваторов — их ограниченная мобильность на твердых покрытиях, таких как асфальт или бетон. Для перемещения таких машин по дорогам требуются специальные транспортные средства.

Экскаваторы на колесном шасси

Экскаваторы на колесном шасси являются более мобильными и подходят для работы на твердых покрытиях, таких как дороги или строительные площадки с хорошим покрытием. Колесные экскаваторы отличаются высокой скоростью перемещения и маневренностью, что делает их идеальными для работы в условиях с ограниченным пространством.

Однако, колесные экскаваторы имеют меньше проходимости на мягких или неровных грунтах по сравнению с гусеничными моделями.

Пневмоколесные экскаваторы

Пневмоколесные экскаваторы — это машины, оснащенные специальными шинами, которые позволяют работать на различных типах поверхности. Такие экскаваторы чаще всего используются в городских условиях и на дорогах, где требуется высокая скорость передвижения и минимальное повреждение покрытия.

Однако, такие экскаваторы обладают ограниченной проходимостью на мягких и неустойчивых грунтах.

Силовые агрегаты экскаватора

Силовой агрегат экскаватора — это сердце машины, которое отвечает за преобразование энергии и передачу её на рабочие органы. В зависимости от модели экскаватора и его назначения, используются различные типы силовых агрегатов. Чаще всего экскаваторы оснащаются дизельными двигателями, но существуют и другие варианты, такие как электрические двигатели и многомоторные системы.

Основные типы силовых агрегатов экскаваторов:

• Дизельные двигатели — наиболее популярные силовые агрегаты, которые обеспечивают экскаваторам большую автономность и мощность. Они используются на большинстве современных экскаваторов.

• Электрические двигатели — используются на экскаваторах, которые работают в закрытых помещениях или на объектах с ограничениями по выбросам загрязняющих веществ.

• Многомоторные системы — в некоторых крупных экскаваторах устанавливаются несколько двигателей, каждый из которых отвечает за отдельный механизм или участок работы.

Выбор силового агрегата зависит от условий эксплуатации, типа экскаватора и требуемой мощности.

Заключение

Устройство одноковшового экскаватора зависит от множества факторов, включая тип шасси, привод, силовой агрегат и рабочие органы. Каждая из этих составляющих влияет на производительность машины и её способность выполнять определенные виды работ. Экскаваторы на гусеничном шасси, колесные и пневмоколесные экскаваторы имеют свои особенности и области применения, и выбор зависит от условий работы. Правильный выбор экскаватора и его компонентов позволяет значительно повысить эффективность и снизить эксплуатационные расходы, обеспечивая долговечность и надежность машины.
