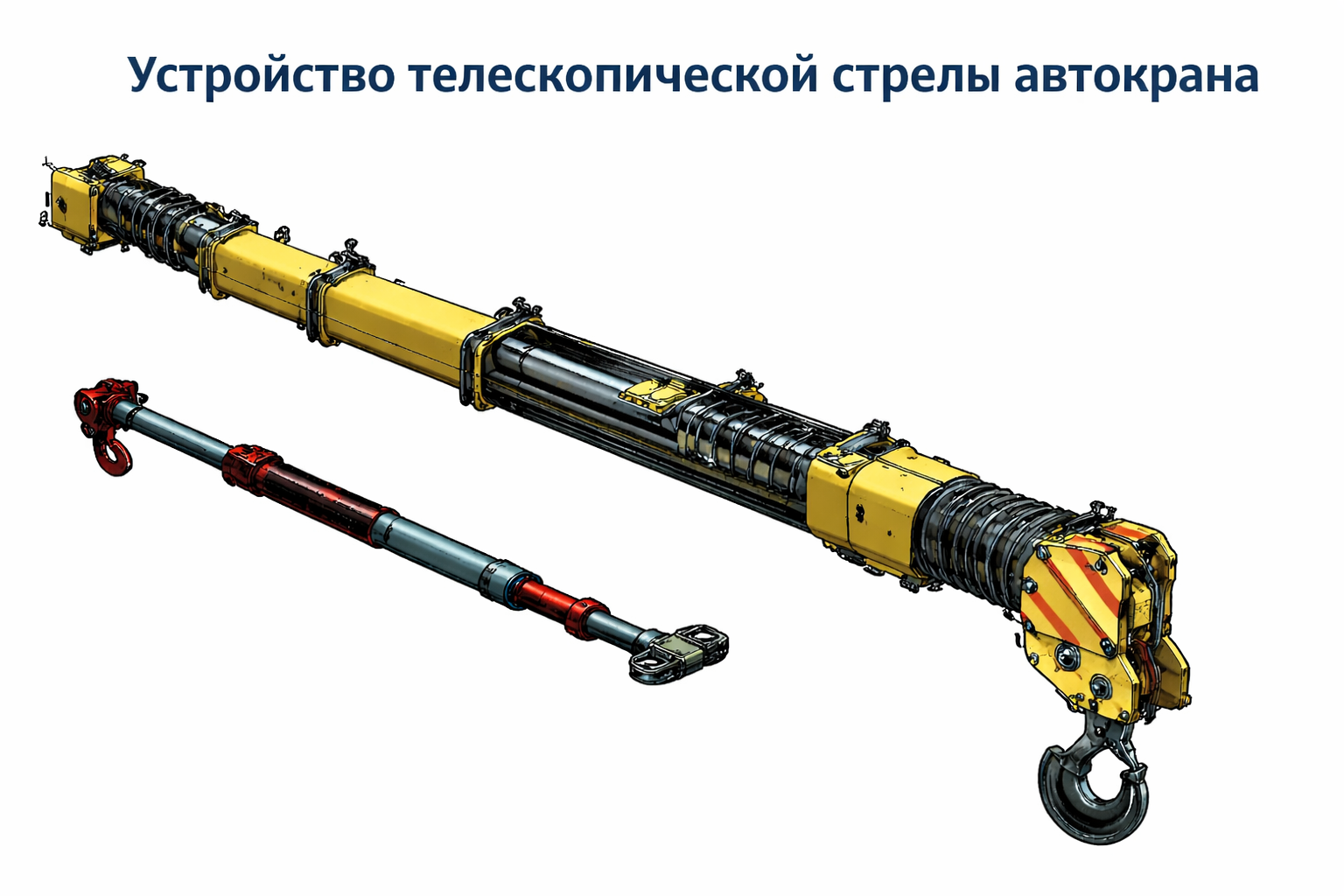

Устройство телескопической стрелы автокрана

Телескопическая стрела — один из основных рабочих узлов автокрана. Именно она определяет высоту подъема, вылет, удобство работы на площадке и возможность перемещать груз в заданную точку. От ее конструкции зависят не только грузоподъемные характеристики техники, но и точность, плавность и безопасность рабочих операций. Поэтому устройство телескопической стрелы автокрана важно понимать и при выборе техники, и при ее эксплуатации.

Как устроена телескопическая стрела автокрана

Если разбирать, как устроена телескопическая стрела автокрана, то в основе конструкции лежит система выдвижных секций, размещенных одна внутри другой. В транспортном положении стрела имеет минимальную длину, а в рабочем — последовательно выдвигается на нужный вылет. Такая схема позволяет совмещать компактность машины при передвижении и достаточную высоту подъема при выполнении грузовых операций.

Устройство телескопической стрелы автокрана обычно включает корневую секцию, промежуточные секции и головную часть. Корневая секция крепится к поворотной платформе и воспринимает основную нагрузку. Внутри нее располагаются остальные выдвижные элементы. Промежуточные секции обеспечивают увеличение длины стрелы, а головная часть служит для размещения блоков, оголовка и элементов грузового каната.

Если говорить о том, как устроена стрела автокрана с технической точки зрения, то каждая секция представляет собой сварную металлоконструкцию коробчатого профиля. Такое решение обеспечивает высокую жесткость на изгиб и кручение при разумной массе конструкции. Для автокрана это принципиально важно, поскольку стрела должна выдерживать не только собственный вес, но и нагрузку от груза, динамические усилия при повороте и внешние воздействия.

Устройство стрелы автокрана также включает:

• гидроцилиндры выдвижения;

• ползуны и направляющие элементы;

• механизмы фиксации секций;

• оголовок стрелы;

• канатно-блочную систему;

• усиливающие и соединительные узлы.

Отдельного внимания заслуживает устройство секции стрелы телескопической автокрана. Каждая секция должна не просто перемещаться внутри другой, а делать это с точной геометрией, без перекоса и избыточного люфта. Для этого применяются направляющие поверхности, скользящие накладки и опорные элементы, которые обеспечивают плавное выдвижение и снижают износ конструкции.

Разновидности и назначение стрел

Хотя тема статьи связана именно с телескопической конструкцией, важно понимать, что стрелы автокранов могут различаться по исполнению и назначению. Наиболее распространены телескопические и решетчатые варианты, но для автомобильных кранов именно телескопическая схема используется чаще всего благодаря своей универсальности.

Телескопические стрелы применяются там, где важны:

• быстрый перевод техники из транспортного положения в рабочее;

• работа в городской застройке и на ограниченных площадках;

• изменение длины стрелы под конкретную задачу;

• удобство маневрирования и точность позиционирования груза.

Решетчатые стрелы обычно используют на более специализированной технике, где требуется работа с большими вылетами и серьезными нагрузками, но для большинства строительных и монтажных задач именно телескопическая стрела остается основным рабочим решением.

Если рассматривать назначение стрелы, то она выполняет сразу несколько функций. Во-первых, обеспечивает подъем груза на нужную высоту. Во-вторых, формирует рабочий вылет, то есть расстояние от оси вращения крана до точки подачи груза. В-третьих, позволяет точно позиционировать груз в условиях ограниченного пространства. Поэтому вопрос, как работает телескопическая стрела автокрана, напрямую связан с практическими возможностями машины на объекте.

Выдвижение стрелы автокрана

Понимание того, как работает телескопическая стрела автокрана, невозможно без разбора механизма выдвижения. Именно он позволяет изменять длину стрелы в зависимости от условий работы и требуемого вылета.

Выдвижение стрелы автокрана осуществляется при помощи гидравлической системы. Гидроцилиндр подает усилие на одну из секций, после чего через механизм синхронизации начинают перемещаться остальные элементы. В зависимости от конструкции крана секции могут выдвигаться последовательно или по заданной схеме, при которой каждая часть выходит на определенную длину.

Если объяснять простыми словами, как работает стрела автокрана, то сначала оператор задает нужное положение, после чего гидросистема изменяет длину стрелы, а подъемный механизм устанавливает нужный угол. За счет сочетания этих двух параметров — длины и угла — груз перемещается в расчетную точку.

На практике выдвижение стрелы автокрана должно происходить плавно, без рывков и перекосов. Любые отклонения в работе направляющих, гидроцилиндров или фиксирующих элементов влияют на точность работы и ресурс металлоконструкции. Поэтому исправность всей системы телескопирования имеет критическое значение.

Когда стрела уже выдвинута и работает под нагрузкой, усилия перераспределяются между секциями. В этот момент особенно важны жесткость конструкции, надежность фиксации и точность сопряжения всех элементов. Именно поэтому устройство стрелы автокрана проектируется с учетом больших переменных нагрузок и многократных рабочих циклов.

Обслуживание стрел автокранов

Обслуживание стрел автокранов напрямую влияет на ресурс техники, безопасность работы и сохранение расчетных характеристик. Даже прочная и технологичная стрела требует регулярного контроля, поскольку в процессе эксплуатации она постоянно испытывает динамические и статические нагрузки.

В стандартное обслуживание входят:

• визуальный осмотр секций;

• проверка состояния сварных соединений;

• контроль направляющих и ползунов;

• оценка состояния канатно-блочной системы;

• проверка гидравлических элементов;

• контроль люфтов, износа и деформаций;

• очистка стрелы от загрязнений.

Особое внимание уделяется зонам контакта секций. Именно здесь возникает трение при выдвижении, а значит, при недостаточном уходе быстрее развивается износ. Кроме того, необходимо следить за состоянием оголовка, блоков и мест крепления грузового каната.

Если автокран работает в пыли, грязи, при высокой влажности или зимой, нагрузка на узлы увеличивается. В таких условиях обслуживание стрел автокранов должно проводиться особенно внимательно, поскольку мелкие загрязнения и недостаток смазки ускоряют износ направляющих и ухудшают плавность телескопирования.

Смазка стрел автокранов

Смазка стрел автокранов — обязательная часть технического ухода. Она необходима для снижения трения между секциями, уменьшения износа направляющих элементов и обеспечения плавного выдвижения стрелы. Без нормальной смазки увеличивается сопротивление движению, появляются рывки при телескопировании, быстрее изнашиваются ползуны и контактные поверхности.

При обслуживании важно использовать составы, подходящие по температурному режиму и условиям эксплуатации. Смазочный материал должен сохранять рабочие свойства и летом, и зимой, не вымываться влагой и не собирать избыточное количество абразивных загрязнений.

Смазка стрел автокранов выполняется после очистки контактных зон. Нельзя наносить новый состав поверх слоя грязи, пыли или старых загрязнений, поскольку в этом случае смазка начинает работать как абразивная паста и ускоряет износ. Поэтому правильная последовательность всегда включает очистку, осмотр и только затем нанесение нового материала.

Заключение

Устройство телескопической стрелы автокрана основано на сочетании выдвижных секций, гидравлической системы и направляющих элементов, которые работают как единый несущий механизм. Такая конструкция позволяет автокрану оставаться компактным при транспортировке и обеспечивать необходимую высоту подъема и вылет в рабочем положении.

Если кратко подвести итог, то устройство телескопической стрелы автокрана определяет не только технические возможности машины, но и удобство ее эксплуатации. Понимание того, как устроена телескопическая стрела автокрана, как работает стрела автокрана и как организовано выдвижение стрелы автокрана, помогает точнее оценивать возможности техники и требования к ее обслуживанию.

Отдельную роль играет обслуживание стрел автокранов, включая регулярный осмотр, контроль состояния секций и своевременную смазку стрел автокранов. Именно системный уход позволяет сохранить ресурс конструкции, точность работы и безопасность грузоподъемных операций.
